系統優點

* 環保：利用地?zé)崮茏鳛槔錈嵩?，進行能量轉換，減少CO2和其他大氣污染物的排放，避免冷卻塔噪音及霉菌污染；

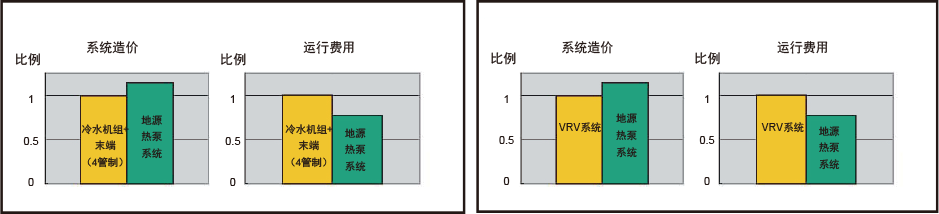

* 節能：冷熱源溫度條件優于環境空氣，運行效率高;

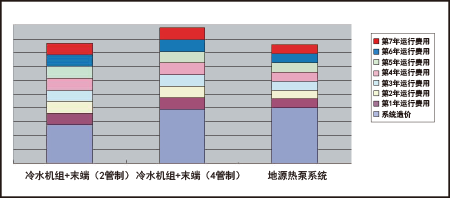

* 節資：集采暖、空調、生活熱水三位一體，增強經濟性；
* 穩定：水溫條件相對穩定，波動范圍遠小于空氣溫度變化，使運行可靠穩定；
* 靈活：機組選配形式多樣，分散式水風機可同時空調、采暖、達到四管制效果；

* 美觀：與風冷熱泵相比無需室外機，保證建筑外立面的美觀；

標準或規范引用

《公共建筑節能設計標準》
GB50189-2005,P18,5.4.1“具有天然水資源和地?zé)嵩纯晒├脮r(shí)，宜采用水/地源熱泵供冷，供熱技術?！?br />

適合場合

沿海地區，如大連、青島的各類建筑。

系統原理

在夏季，熱泵機組將從室內抽出多余的熱量排入環路中，再通過環路把熱量向大地釋放，并被大地吸收，使房間熱度降低，達到供冷的目的。

在冬季，熱泵機組通過環路從大地收集熱量帶到室內，利用機組通過電驅動的壓縮機和熱交換器使之達到較高濕度，釋放到室內。

埋管原理

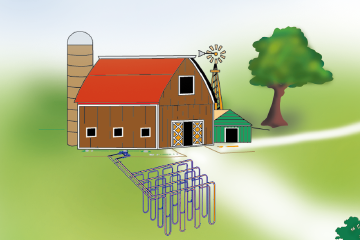

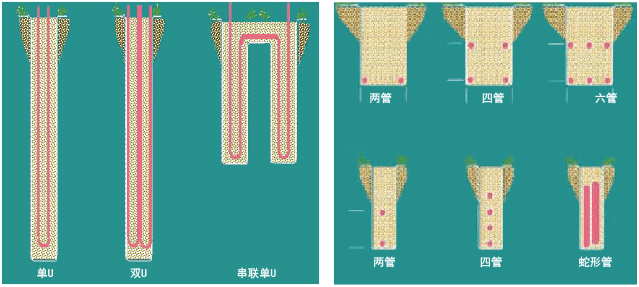

1.豎埋（雙U、單U）
各立管間距3.5~4m，橫埋在地面以下1.5m。
雙U型用材是單U型的2倍，換熱率是單U管的1.25倍左右，
適用于埋管面積不夠的工程。

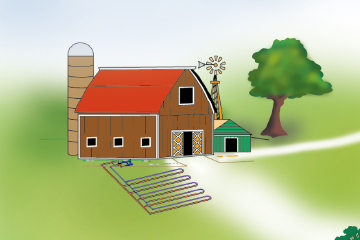

2.橫埋
橫埋在凍土層以下0.6m，最多6排橫埋，每排之間0.6m，
通常用于較大園地的住宅和場地很大的建筑物。

工程實例

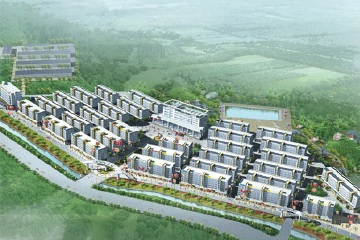

杭州大世界五金城
建筑面積：160，300㎡
功能：商鋪/辦公室
總冷/熱負荷：7，784kW/5，678kW
系統形式：豎埋式地源熱泵系統（1，536個45m深豎井）
機組類型：水-水螺桿式地源熱泵機組MWH系列

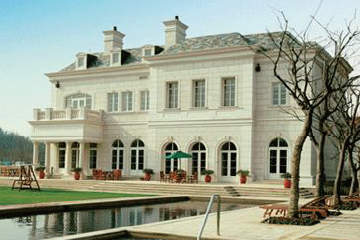

上海世貿佘山莊園別墅
建筑面積：15,000㎡建筑面積：占地面積60萬㎡別墅群
功能：別墅
總冷/熱負荷：?jiǎn)未?05~140kW/70~90kW
系統形式：豎埋式地源熱泵系統
機組類型：水-水式水源熱泵機組MSR系列

代表項目

杭州大世界五金城、上海世貿佘山莊園別墅、Parker上海產業基地辦公樓、吳江賓館貴賓樓、盛虹化纖辦公樓、天津南河鎮經濟服務中心辦公樓、重慶榮昌醫院、蘇州中級人民法院、天津航空機電空港新廠區。
